index: 387006

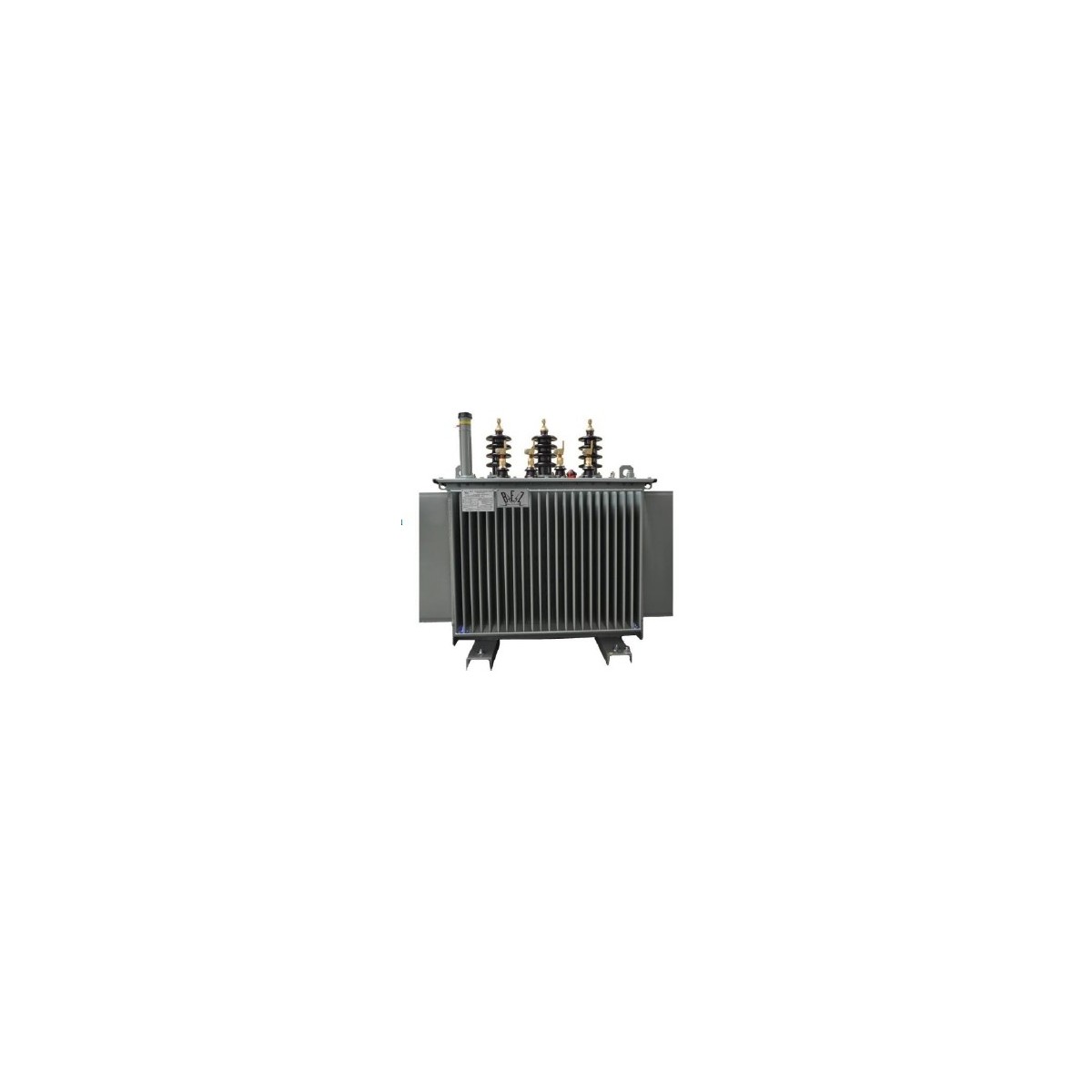

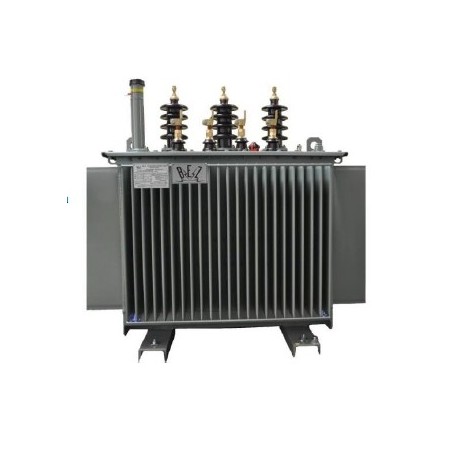

Transformator olejowy aTOHn 630kVA 15,75/0,42/DYN5 3710/22

Transformator aTOHn 630kVA 15,75/0,42/DYN5 3710/22

Transformator aTOHn 630kVA 15,75/0,42/DYN5 3710/22

dostępność: 0 szt.

wysyłka w 24-48h

Transformator olejowy aTOHn 630kVA 15,75/0,42/DYN5 3710/22, marka BEZ Transformatory

CHARAKTERYSTYKA OGÓLNA:

Konstrukcja transformatora: Hermetycznie uszczelniony, całkowicie wypełniony system, żebrowany zbiornik, pokrywa przykręcana

Standard: Zestaw norm EN 60076 oraz zestaw norm EN 50708

Obciążenie ciągłe: IEC 60076-7

Ciecz izolująca i chłodząca: Oleje mineralne EN IEC 60296 (opcja – ciecz biodegradowalna EN 61099, EN 62770)

Moc znamionowa: 50 kVA – 3150 kVA

Napięcie górne U1: 6 kV – 35 kV

Zakres regulacji: ± 2 x 2,5 %; ± 3 x 2,5 % beznapięciowo (OLTC opcjonalnie)

Napięcie dolne U2: 400/231 V; 420/242 V

Częstotliwość: 50 Hz

Straty: Maksymalne straty jałowe AA0; Maksymalne straty obciążeniowe Ak

Poziom izolacji (Um/U1(2)/LI/AC):

Um 1.1 kV	U2 do 800 V	LI/AC - /3 kV	Um 24 kV	U1 20 – 22 kV	LI/AC 125/50 kV
Um 7.2 kV	U1 6 kV	LI/AC 60/20 kV	Um 25 kV	U1 22 kV	LI/AC 150/50 kV
Um 12 kV	U1 10 – 11 kV	LI/AC 75/28 kV	Um 36 kV	U1 30 – 33 kV	LI/AC 170/70 kV
Um 17.5 kV	U1 12 – 15.75 kV	LI/AC 95/38 kV	Um 38.5 kV	U1 35 kV	LI/AC 195/75 kV

Grupy połączeń: Dyn; Yyn; YNd

Sposób chłodzenia: ONAN (opcja - KNAN - ciecz izolacyjna o temperaturze zapłonu powyżej 300 °C)

Stopień ochrony: Zbiornik IP54 / Przyłącza IP00

Temperatura otoczenia: - 25 °C do 40 °C

Wysokość miejsca instalacji n.p.m: ≤ 1000 m

Klasa izolacji: 105 °C (A) – wzrost temperatury uzwojenia / oleju 65/60 K

Ochrona przed korozją: System powlekania – klasa C3 – EN ISO 12944-5, standardowy kolor RAL 7033

Pliki do pobrania

Karta katalogowa

Karta katalogowa Transformatory olejowe BEZ

Pliki do pobrania (1005.29k)

Opinie

Napisz opinię o: Transformator olejowy aTOHn 630kVA 15,75/0,42/DYN5 3710/22

Opis towaru

Transformator olejowy aTOHn 630kVA 15,75/0,42/DYN5 3710/22, marka BEZ Transformatory

Cechy towaru

Opis producenta

CHARAKTERYSTYKA OGÓLNA:

Konstrukcja transformatora: Hermetycznie uszczelniony, całkowicie wypełniony system, żebrowany zbiornik, pokrywa przykręcana

Standard: Zestaw norm EN 60076 oraz zestaw norm EN 50708

Obciążenie ciągłe: IEC 60076-7

Ciecz izolująca i chłodząca: Oleje mineralne EN IEC 60296 (opcja – ciecz biodegradowalna EN 61099, EN 62770)

Moc znamionowa: 50 kVA – 3150 kVA

Napięcie górne U1: 6 kV – 35 kV

Zakres regulacji: ± 2 x 2,5 %; ± 3 x 2,5 % beznapięciowo (OLTC opcjonalnie)

Napięcie dolne U2: 400/231 V; 420/242 V

Częstotliwość: 50 Hz

Straty: Maksymalne straty jałowe AA0; Maksymalne straty obciążeniowe Ak

Poziom izolacji (Um/U1(2)/LI/AC):

Um 1.1 kV	U2 do 800 V	LI/AC - /3 kV	Um 24 kV	U1 20 – 22 kV	LI/AC 125/50 kV
Um 7.2 kV	U1 6 kV	LI/AC 60/20 kV	Um 25 kV	U1 22 kV	LI/AC 150/50 kV
Um 12 kV	U1 10 – 11 kV	LI/AC 75/28 kV	Um 36 kV	U1 30 – 33 kV	LI/AC 170/70 kV
Um 17.5 kV	U1 12 – 15.75 kV	LI/AC 95/38 kV	Um 38.5 kV	U1 35 kV	LI/AC 195/75 kV

Grupy połączeń: Dyn; Yyn; YNd

Sposób chłodzenia: ONAN (opcja - KNAN - ciecz izolacyjna o temperaturze zapłonu powyżej 300 °C)

Stopień ochrony: Zbiornik IP54 / Przyłącza IP00

Temperatura otoczenia: - 25 °C do 40 °C

Wysokość miejsca instalacji n.p.m: ≤ 1000 m

Klasa izolacji: 105 °C (A) – wzrost temperatury uzwojenia / oleju 65/60 K

Ochrona przed korozją: System powlekania – klasa C3 – EN ISO 12944-5, standardowy kolor RAL 7033
