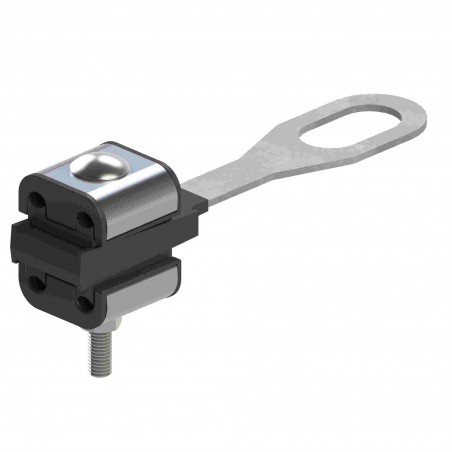

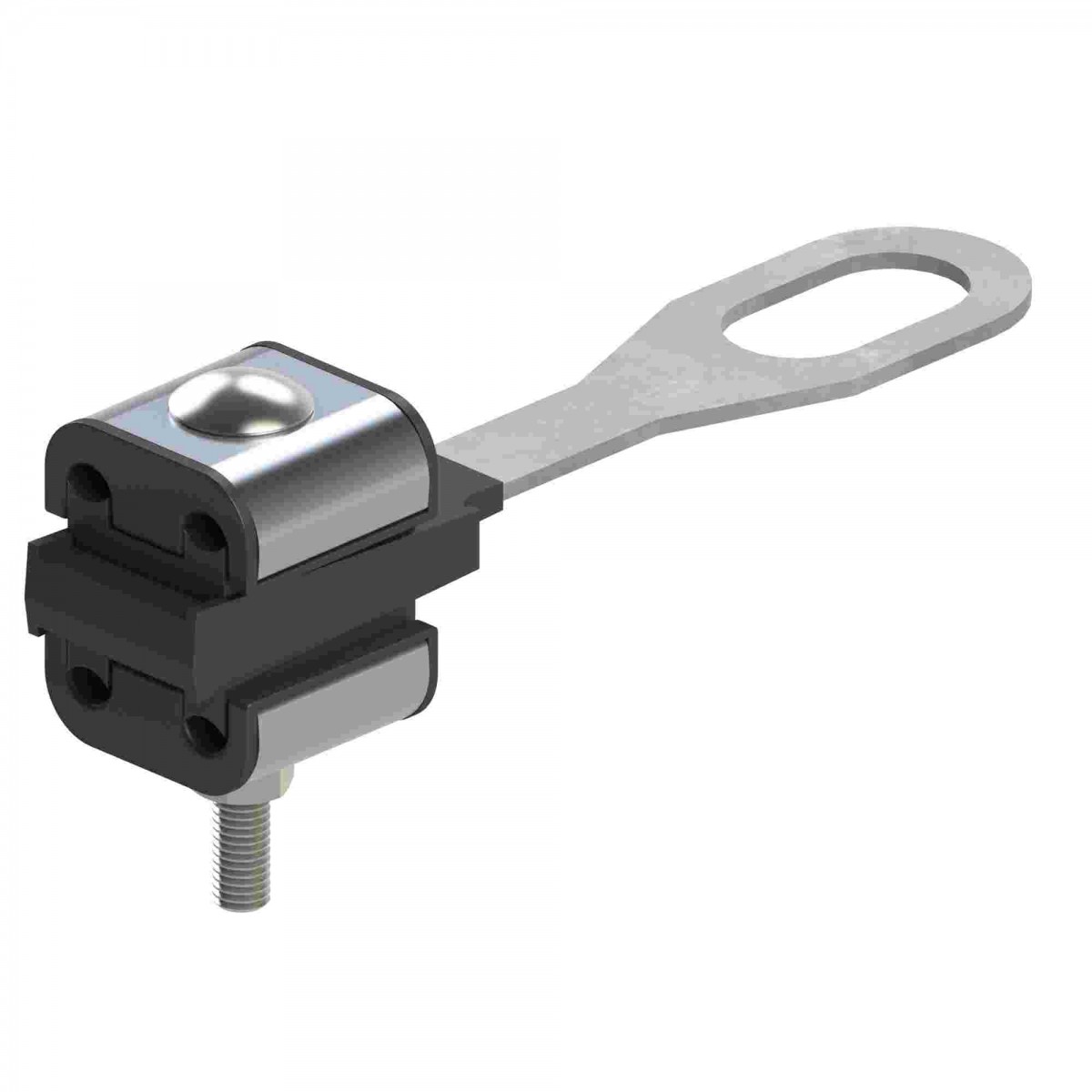

Uchwyt końcowy Z202 4x16-35

Uchwyt końcowy Z202

Zastosowanie: Uchwyt Z202 stosowany w systemach izolowanych elektro - energetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do ścian budynków i słupów za pomocą standardowych haków. Parametry techniczne: przekrój poprzeczny przewodu 4x16-35, moment dokręcania 22 Nm i dopuszczalne obciążenie 12,2 kN

Budowa:

Uchwyt końcowy przyłącza 4x16-35 składa się z następujących elementów:

• Obejma – kształtownik aluminiowy ze specjalnego stopu – odporny na korozję.
• Zaczep – stal cynkowana ogniowo.
• Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
• Sprężyny z drutu sprężynowego, cynkowane.

Zobacz również uchwyt krańcowy Z201
